40 kW zonne-energiesysteem

40 kW zonne-energiesysteem

Korte beschrijving:


Productdetail

Producttags

1681025636971

Instructie van BR zonnestelsel

40KW OFF GRID SOALR SYSTEEM wordt veel gebruikt op de volgende plaatsen:

(1) Mobiele apparatuur zoals campers en schepen;

(2) Gebruikt voor burger- en burgerleven in afgelegen gebieden zonder elektriciteit, zoals plateaus, eilanden, pastorale gebieden, grensposten, enz., zoals verlichting, televisies en bandrecorders;

(3) Zonne-energieopwekkingssysteem op het dak;

(4) Fotovoltaïsche waterpomp om het drinken en irrigeren van diepe waterbronnen in gebieden zonder elektriciteit op te lossen;

(5) Transportveld. Zoals zwaailichten, signaallichten, obstakellichten op grote hoogte, enz.;

(6) Communicatie en communicatievelden. Onbeheerd microgolfrelaisstation op zonne-energie, onderhoudsstation voor optische kabels, zend- en communicatievoedingssysteem, fotovoltaïsch systeem voor landelijke telefonie, kleine communicatiemachine, GPS-voeding voor soldaten, enz.

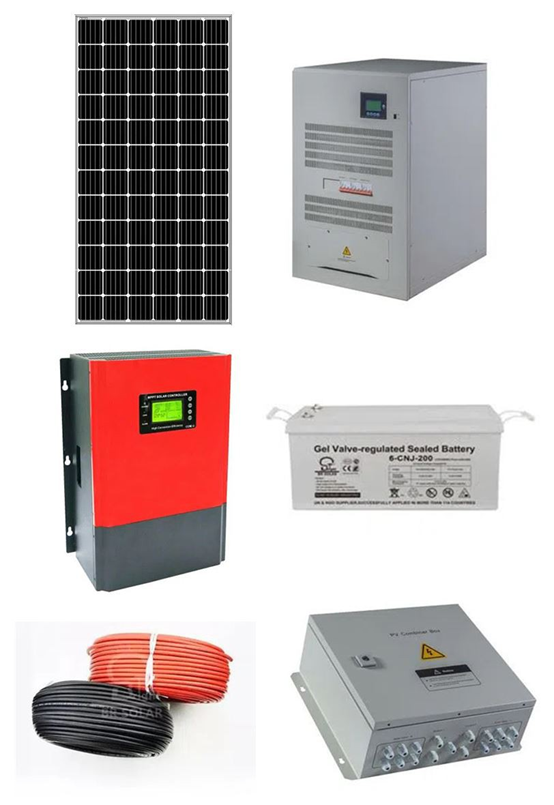

Productfoto's van 40 kW zonne-energiesysteem

Productfoto's van 40 kW zonne-energiesysteem

Technische beschrijving van 40 kW off-grid-stroom

Technische beschrijving van 40 kW off-gridstroom

Nee.

Naam

Specificatie

Aantal

Opmerkingen

1

Zonnepaneel

Mono-300W

90 stuks

verbindingsmethode: 15 strings x6 parallellen

2

Zonne-batterij

Gel 12V 200AH

64 stuks

32 snaren x2 parallellen

3

Omvormer

40 kW DC384V-AC380V

1Set

1. AC-ingang en AC-uitgang: 380VAC.

2. Ondersteuningsrooster/dieselinvoer.

3. Zuivere sinusgolf.

4. LCD-scherm, Itelligent-ventilator.

4

Zonne-controller

BR-384V-70A

1Set

Bescherming tegen overbelasting, overmatige ontlading, overbelasting, LCD-scherm

5

PV-combineerdoos

BR6-1

1 st

6 ingangen, 1 uitgang

6

Connector

MC4

6 paren

Meer 6 paar als fittingen

7

Paneelbeugel

Thermisch zink

27000W

C-vormige stalen beugel

8

Batterij rots



1Set



9

PV-kabels

4mm2

600M

Zonnepaneel naar PV-combinatorbox

10

BVR-kabels

16mm2

20M

PV-combinatorbox naar controller

11

BVR-kabels

25mm2

2sets

Controller naar batterij, 2m

12

BVR-kabels

35mm2

2sets

Omvormer naar batterij, 2m

13

BVR-kabels

35mm2

2sets

Parallelle accukabels, 2m

14

BVR-kabels

25mm2

62sets

Accu-aansluitkabels, 0,3 m

15

Breker

2P 125A

1Set



Technische specificaties --- 300 W zonnepaneel (mono)

Productnaam:

Zonnepaneel van 300 watt

Modelnummer:

BR-M300W (6*12=72 cellen)

Standaard:

TUV,IEC,CE & EN,ROHS,ISO9001,SONCAP,SASO,PVOC

Plaats van herkomst:

China

Specificaties zonnecel:

156*156 monokristallijne siliciumzonnecellen

Specificaties:

PV-module met maximaal 300W vermogen

Max. systeem spanning:

1000 V gelijkstroom

Vermogenstolerantie:

0%-3%

Oppervlakte max. draagvermogen:

70m/S(200KG/m²)

Afmetingen:

1950 mm * 992 mm * 45 mm

Gewicht:

20,90 kg

CBM:

0,097

Elektrische kenmerken:

Foto

Nullastspanning (V):

42,60 V

 Zonnepaneel

Kortsluitstroom (A):

9.15A

Max. voedingsspanning (V):

35,80 V

Max. machtsstroom (A):

8.38A

Celefficiëntie (%):

≥17%

Module-efficiëntie (%):

≥15,1%

FF(%):

70-72%

Voorwaarden (SOA):

Bestralingssterkte:

1000W/M2

Temperatuur:

25°C

Absoluut maximale beoordeling:

Bedrijfstemperatuur:

-40°C tot +85°C

Opslagtemperatuur:

-40°C tot +85°C

Verpakking:

480PCS/40'GP

Aansluitdoos

TUV-gecertificeerd, MC4-connector, waterdicht.

Glas

Hoge transmissie, gehard glas met laag ijzergehalte.

Beperkte garantie

Vakmanschap gedurende 10 jaar, 90% van het minimale vermogen over 10 jaar, 80% over 25 jaar. (Levensduur: 20-25 jaar)

Hoge betrouwbaarheid met gegarandeerde +3% vermogenstolerantie

Geldigheid van offerte:

15 dagen na postdatum.

Technische specificaties --- 40 kW omvormer

40 kW zonne-energiesysteem

● Uitstekende prestaties dankzij dubbele CPU-intelligente besturing.

●Instelbare voorkeursmodus voor netvoeding, energiebesparende modus en voorkeursmodus voor batterij.

● Gecontroleerd door een intelligente ventilator, die veiliger en betrouwbaarder is.

● Zuivere sinusvormige AC-uitgang, die zich kan aanpassen aan verschillende soorten belasting.

● LCD-schermparameters van het apparaat in realtime, waarop u de bedrijfsstatus kunt zien.

● Allerlei automatische bescherming en alarm tegen overbelasting en kortsluiting.

● Intelligente bewaking van de apparaatstatus dankzij het RS485-communicatie-interfaceontwerp.

Bescherming tegen verloren fase, overbelasting van de uitgang, bescherming tegen kortsluiting, verschillende automatische bescherming en alarmwaarschuwing

Model

10 kW

15 kW

20 kW

25 kW

30 kW

40 kW

Nominale capaciteit

10 kW

15 kW

20 kW

25 kW

30 kW

40 kW

Werkwijze en principe

DSP-precisiecontroletechnologie en dubbel ingebouwde microprocessor PwM (pulsbreedtemodulatie) uitgangsvermogen is volledig geïsoleerd

AC-ingang

fase

3 fasen +N+G

spanning

AC220V/AC 380V±20%

frequentie

50Hz/60Hz±5%

DC-systeem

Gelijkstroom spanning

96VDC(10KW/15KW)DC192V/DC220V/DC240V/DC380V 【U kunt kiezen uit 16-32 12V-batterijen】

Drijvende batterij

Batterij met één sectie 13,6 V × batterijnr. 【zoals 13,6 V × 16 stuks = 217,6 V】

Uitschakelspanning

Batterij met één sectie10,8V×batterij nr. 【zoals 10,8V×16pcs=172,8V】

AC-uitgang

fase

3 fasen +N+G

spanning

AC220v/AC380V/400V/415v (stabiele toestandsbelasting)

frequentie

50 Hz/60 Hz ± 5% (stadsstroom) 50 Hz ± 0,01% (op batterijen)

efficiëntie

≥95% (belasting 100%)

uitgangsgolfvorm

Zuivere sinusgolf

Totale harmonische vervorming

Lineaire belasting <3% niet-lineaire belasting ≤5%

Dynamische belastingsspanning

<±5% (van 0 tot 100% saltus)

Schakeltijd

<10s

Schakeltijd van batterij en stadsstroom

3s-5s

Onevenwichtige stem

<±3% <±1% (gebalanceerde belastingsspanning)

Overbelastbaarheid

120% 20S bescherming, meer dan 150%, 100 ms

Systeemindex

werkefficiëntie

100% belasting≥95%

Bedrijfstemperatuur

-20℃-40℃

Relatieve vochtigheid

0~90%geen condensatie

lawaai

40-50dB

structuur

Afmeting DxB×H[mm)

580*750*920

Gewicht kg)

180

200

220

250

300

400

Technische specificaties --- 384V 70A MPPT-controller op zonne-energie

40 kW zonne-energiesysteem

Het heeft een efficiënt MPPT-algoritme, een MPPT-efficiëntie van ≥99,5% en een converterefficiëntie tot 98%.

Oplaadmodus: drie fasen (constante stroom, constante spanning, zwevende lading), verlengt de levensduur van de batterijen.

Vier soorten selectie van laadmodi: AAN/UIT, PV-spanningsregeling, Dual Time-regeling, PV+Tijdregeling.

Drie soorten veelgebruikte parameterinstellingen voor loodzuuraccu's (Seal\Gel\Flooded) kunnen door de gebruiker worden geselecteerd, en de gebruiker kan de parameters ook aanpassen voor het opladen van andere accu's.

Het heeft een stroombegrenzende laadfunctie. Wanneer het PV-vermogen te groot is, houdt de controller automatisch het laadvermogen vast en zal de laadstroom de nominale waarde niet overschrijden.

Ondersteuning van meerdere machines parallel om een ​​upgrade van de systeemstroom te realiseren.

High-definition LCD-displayfunctie om de lopende gegevens en werkstatus van het apparaat te controleren, kan ook ondersteuning bieden voor het wijzigen van de displayparameter van de controller.

RS485-communicatie, we kunnen een communicatieprotocol aanbieden voor gemakkelijk geïntegreerd beheer en secundaire ontwikkeling voor de gebruiker.

Ondersteuning van pc-softwaremonitoring en WiFi-module om APP-cloudmonitoring te realiseren.

CE-, RoHS-, FCC-certificeringen goedgekeurd, we kunnen klanten helpen verschillende certificeringen te behalen.

Er kan ook 3 jaar garantie en 3 tot 10 jaar verlengde garantieservice worden verleend.

Technische specificaties --- 12V 200AH batterij

Technische specificaties --- 12V 200AH batterij

Projectfoto

Projectfoto

Productlevering

Productlevering 1
Productlevering 2
Productlevering 3

Ons bedrijf

Yangzhou Bright Solar Solutions Co., Ltd. Opgericht in 1997, een ISO9001:2015, CE, EN, RoHS, IEC, FCC, TUV, Soncap, CCPIT, CCC, AAA goedgekeurde fabrikant en exporteur van straatverlichting op zonne-energie, LED-straatverlichting, LED-behuizing, zonnebatterij, zonnepaneel, zonnecontroller en zonne-huisverlichtingssysteem. Overzeese exploratie en populariteit: we hadden met succes onze straatverlichting op zonne-energie en zonnepanelen verkocht aan overzeese markten zoals de Filippijnen, Pakistan, Cambodja, Nigeria, Congo, Italië, Australië, Turkije, Jordanië, Irak, Verenigde Arabische Emiraten, India, Mexico, enz. Word de nummer 1 van HS 94054090 in de zonne-energie-industrie in 2015. De omzet zal tot 2020 met 20% groeien. We hopen met meer partners samen te werken en distributeurs om meer business te ontwikkelen om welvarende win-win-partnerschappen te creëren. OEM/ODM is beschikbaar. Stem in met uw onderzoeksmail of vraag.

12,8 V 300 Ah lithium-ijzerfosfa7

Onze certificaten

12,8 V CE-certificaat

12,8 V CE-certificaat

MSDS

MSDS

UN38.3

UN38.3

CE

CE

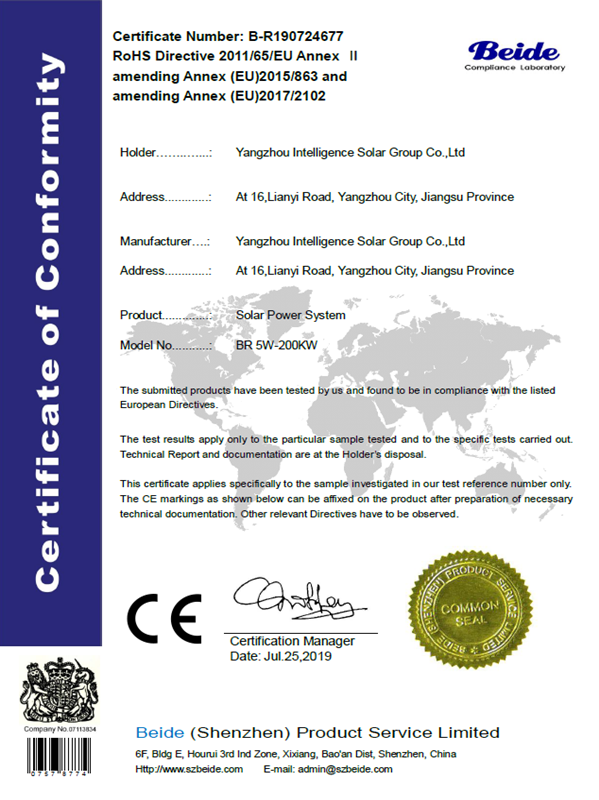

ROHS
